SRW45系列万能式断路器
一，SRW45 万能式断路器用途
SRW45智能型万能式断路器（以下简称断路器）,适用于交流50Hz,额定电压690V及以下,额定电流400A~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能,选择性保护精确,能提高供电可靠性,避免不必要的停电。同时带有开放式通讯接口,可实现四遥功能,以满足控制中心和自动化系统的要求。
该断路器不带智能控制器及传感器可作隔离器用,采用符号标示为 。
断路器符合GB/T14048，2《低压开关设备和控制设备第2部分:断路器》和IEC60947-2《低压开关设备和控制设备第2部分:断路器》等标准。
二，SRW45 断路器产品展示
三，SRW45 万能断路器型号及含义和分类
关键词：上海人民电器开关厂常规型号有：SRW45-2000,SRW45-3200,SRW45-4000,SRWM45-6300
● 脱扣器种类
智能控制器、欠电压瞬时（或延时）脱扣器、分励脱扣器。
● 智能控制器功能
a）智能控制器分:H型（通讯用智能型）、M型（普通智能型）、L型（经济型）；
b）具有过载长延时反时限、短延时反时限、定时限、瞬时脱扣功能,可由用户自行设定组成所需要的保护特性；
c）单相接地保护功能；
d）显示功能:整定电流显示、动作电流显示、各线电压显示（电压显示应在订货时提出）；
e）报警功能:过载报警；
f）自检功能:过热自检、微机自诊断；
g）试验功能：试验控制器的动作特性。
四，正常工作条件和安装条件
● 周围空气温度
上限值不超过+40℃,下限值不低于-5℃,24L平均值不超过+35℃；
上限值超过+40℃或下限值低于10℃或-25℃的工作条件,用户应与本厂协商。
● 安装地点的海拔不超过2000m。
● 大气条件
大气相对湿度在周围空气温度为+40℃时不超过50%,在较低温度下可以有较高的相对湿度,最湿月的月平均最大相对湿度为90%,同时该月的平均最低温度为+25℃,并考虑到因温度变化发生在产品表面上的凝露。超过规定用户应与本厂协商。
● 防护等级:1P30
● 使用类别:B类
● 污染等级:3级
● 安装类别
断路器主电路以及断路器欠电压脱扣器,电源变压器初级线圈用于安装类别Ⅳ；辅助电路及控制电路安装类别为Ⅲ。
五，SRW45技术数据与性能
● 断路器的额定电流见表1

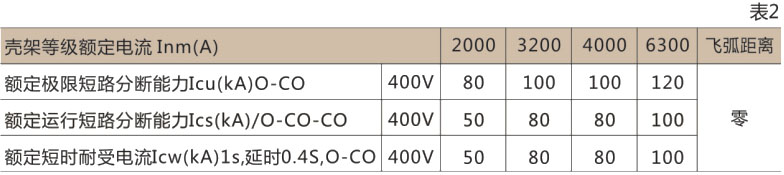

● 断路器的额定短路分断能力及短时耐受电流见表2,断路器飞弧距离为“零”（即断路器外无飞弧）。
● 智能型电流控制器保护特性和功能
过电流控制器保护特性
控制器的整定值r（I/In）及误差见表3
注：当同时具有（要求）三段保护时，整定值不能交叉！
※当额定电流为4000A，5000A时，允许范围（0.2~0.7）In；6300A时为（0.2~0.6）In，整定时不得超出此范围。
短延时过电流保护特性
短延时过电流保护为定时限,如要求低倍数为反时限时,其特性按:I2Ts=（8Ir1）2,ts为一般延时整定时间；当过载电流>8Ir1时,自动转换为定时限特性,其定时限特性见表5，时限误差为±15%
过电流脱扣器保护特性见图1
接地故障保护为定时限,其延时特性符合表5,其保护特性见图2。
● M型智能控制器功能
a）电流表功能
显示各相运行电流及接地泄露电流,正常显示最大相电流值,还可显示整定、试验及故障的电流值或时间值。
b）电压表功能:显示各相线电压,正常显示最大值。
c）远端监控和诊断功能
1）控制器具有本机故障诊断功能
当计算机发生故障时能发出出错“E”显示或报警,同时重新启动计算机,用户需要时,也可将断器分断。
2）当局部环境温度达到80℃时,能发出报警并能在较小的电流时（用户需要时）分断断路器。
3）智能控制器具有过载、接地、短路、负载监控、预报警、脱扣指示（0CR）等信号通过触点或光耦输出,便于用户外接遥控用,触点容量DC28V、1A、AC125V、1A。
d）整定功能
用户 设定+ -贮存 四个按钮即可对控制器各种参数进行整定,按 设定 至所要定的状态（状态指示灯指示），然后按 + 或 – 键调整参数大小至所需值，再按一下 贮存 ，贮存灯亮一次表示整定值已锁定,控制器的保护参数不得交叉设定。控制器断电复位后,再按 设定 键,可循环检查设定的各种参数。
e）试验功能
用设定 + – 脱扣 不脱扣 复位 键,可对控制器各种保护特性进行检查,用 设定 + – 键调整
出一个模拟故障的试验电流（注意:不要按 贮存 锁定 ）,然后按 脱扣 或 不脱扣 键试验,控制器即可进入故障处理,按 脱扣 键,断路器分断,按不脱扣键,断路器不分断,而控制器各种指示状态正常,试验后需按一下 复位 和 清灯键 ,方可进行其它试验。
注:为了试验方便,接地漏电无论整定在脱扣或报警位置,试检均作脱扣处理,且优先级小于过载保护。
f）负载监控功能
设置两个整定值,ILcl整定范围（0.2-1）ln,ILc2整定范围（0.2-1）In。ILc1延时特性为反时限特性,其时间整定值为延时整定值的1/2；ILc2延时特性有两种:第一种为反时限特性,其时间整定值为长延时整定值1/4,第二种为定时限,其延时间为60s,这二种延时功能,前者用于当电流接近过载整定值分断下级不重要负载,后者则用于当电流超过ILc1整定值,使延时分断下级不重要负载后,电流下降,使主电路和重要负荷电路保持供电,当电流下降到ILc2时,经一定延时后发出指令再次接通下级已切除的电路,恢复整个系统的供电。上述两种监控保护,用户可任选其一。监控特性见图3，图4。
g）MCR脱扣和模拟保护,根据用户要求可关断,做短延时分断试验时一般需要关断。
1）MCR接通分断保护主要用在线路故障状态合闸时（控制器通电瞬间）,控制器具有低倍短路电流分断断路器功能,。出厂设定在10kA,误差±20%,其设定电流可根据用户要求定。
2）控制器设有特大短路电流分断功能,信号不经主机芯片处理,直接发脱扣信号的功能
h）热记忆功能:控制器过载或短路延时脱扣后,在控制器未断电之前,具有模拟双金属特性的记忆功能,短路延时能量释放未结束,在此期间发生过载、短路延时故障,脱扣时间将变短,控制器断电后,能量自动清零。
● H型智能脫扣器
除了具有M型所有功能外,同时具有RS485标准通讯接口（标准配置为 Modbus通讯协议）,可半双工或全双工通讯,通过通讯接口可组成主从结构的局域系统（以下简称系统）,由1-2台计算机作为主站，若干智能断路器或其他可通讯元件作为从站,系统网络结构如下图所示。针对断路器单元,系统可实现远距离”四遥”功能:多种电网参数和运行参数的监测,智能断路器当前运行状态监视,各种保护限值参数的调整和下载,智能断路器的合、分操作控制等。系统适用于各种电站、发电厂、中小型变电所、工矿企业,楼宇等配电控制系统建设和改造。例: Modbus通讯协议接口的连接关系图如下：
六，附件
● 杠杆联锁（适用于同一面柜体中）
● 软连锁（水平、垂直均可带，适用于相邻的柜体之间或同一柜体中）
注:断路器的联锁机构适合抽屉式、固定式。用户可单独采用联锁机构进行二台或三台的转换,也可选配本公司SRW45系列NQ6W-A双电源自动切换装置,以实现双路供电自动切换。
● 接地故障保护方式
控制器分两种不同保护方式,一种为差值型（T）,控制器根据三相电流和中性线上电流矢量和进行保护。根据断路器极数又分为3PT、4PT、（3P+N）T三种形式,分别见下图（a、b、c）,另一种方式为地电流型（W）,控制器直接取主电源的中性点与地之间的一个附加电流互感器的输出电流信号进行保护,互感器在N线与PE线之间,见下图d。
● 外接地单相接地保护装置
外接式互感器（中性极互感器或地电流互感器）作为附件形式提供给用户。由用户自行将其套入母排中,并将连线（长度为2m）接至断路器二次接线端子#25、#26。
● 相间隔板
用于增加母排间绝缘强度。
七，接线端子
● 断路器总体接线端子共47个，接线简单，便于用户接线，接线图见图8，其端子号和外加附件的含义见附表。
注：
①为避免对分励脱扣器和闭合电磁铁造成的必要的损坏,产品在出厂之前已经分别串接一组常开触头（分励）和一组常闭触头（闭合）,供用户使用的辅助开关为四组转换触头（标准配置）
②若F、X、M的控制电源电压不同时应分别接不同电源,建议不要直接取自主回路,以提高供电可靠性。
③——表示用户自接电源线,外加附件用户自备
④端子#35可直接电源（自动预储能）,也可串接常开按钮后接电源（手动预储能）
⑤若用户提出,端子#8-#9可输出常闭接点（正常供货为常开）。
⑥虚线框内的四组转换触头（标准配置）为供用户使用的辅助触头。、
图8附表断路器二次接线图端子号含义
八，断路器外形尺寸、安装尺寸及门框开孔尺寸

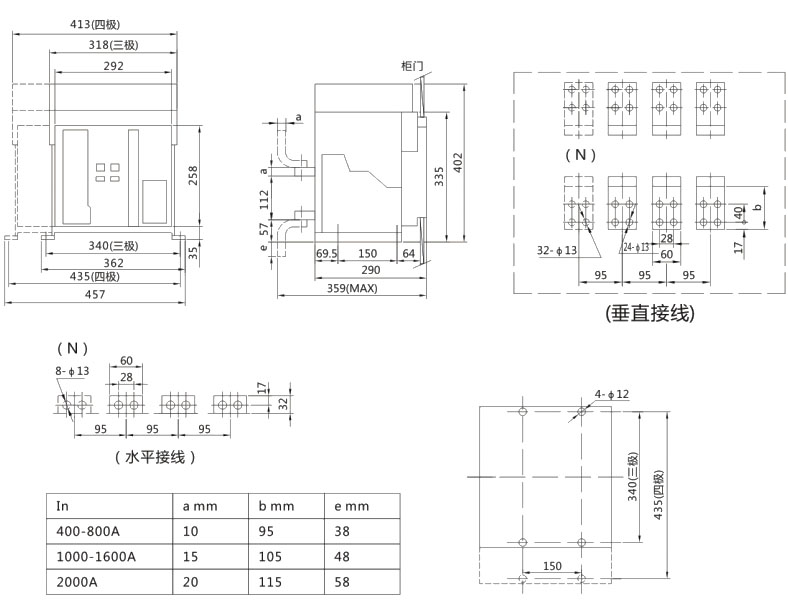

● 外形尺寸和安装尺寸（见图9-18）
● 与成套开关柜配套使用时，门框开孔尺寸及其安装孔孔距见下图，安装时用螺ST2.9*9.5-F-H固定
九，订货须知
