RMGQ系列自复式过欠压保护器
一，RMGQ自复式过欠压保护器用途
自复式过欠压保护器（以下简称保护器）是采用最新技术开发的又一高科技新产品。当供电线路出现过电压、欠电压时，保护器能在持续高压冲击下迅速、安全的切断电路，避免异常电压送人终端电器造成事故；当电压恢复正常值，保护器蒋在规定时间内自动接通电路，确保终端电器在无人值守情况下正常运行。
保护器适用于额定电压230v/400v，频率50Hz，额定工作电流至100A的用户负载。作为由中性线故障引起的单相线路过/欠电压对单相用电设备的保护，主要用于住宅分户箱进线或需要保护单相用电设备的配电线路的保护。
二，RMGQ型号及含义
常规型号有：RMGQ-63/2P,RMGQ-63/4P
三，产品特点
● 产品符合标准JB/T12762、GB/T14048.5的相关要求；
● 线路发生过/欠电压时切断线路，线路电压回复正常经延时后自动复位接通线路，无需人工操作；
● 线路出现瞬态或暂态过电压时，保护器不产生误动作。线路因接点不实等故障出现电压不稳或突然断电又突然来电时，保护器不接通线路；
● 线路故障电压为最高时，保护器自身不会被损坏；
● 电压保护范围
1P+N：170V±5%~280V±5%
3P+N: 330V±15V~470V±15V
● 耐受冲击电压4KV（符合111类电器的安全标准）；
● 保护器有双色发光二极管指示工作状态，绿色代表正常电压指示，红色代表过欠电压或延时指示；
● 产品结构紧凑，外形模数化设计，可与（C45）并轨安装。
四，主要技术参数
● 额定电压Ue：AC230V/400V
● 额定电流In：16/20/25/32/40/50/63/80/100A
● 自身功耗：≤2W
● 电器机械寿命：≥10万次
● 额定动作特性及动作时间：见下表
● 额定接通能力：保护器在长期连续工作的条件下，应能够可靠接通与分段的电流值。

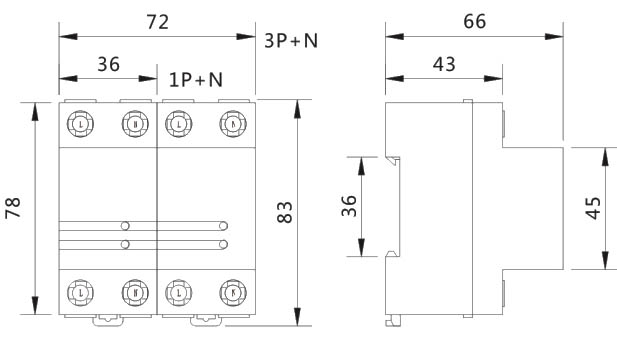

五，外形尺寸
六，接线说明
关键词：上海人民电器开关厂,RMGQ-63/2P,RMGQ-63/4P,RMGQ自复式过欠压
