HGLZ负荷隔离开关
一，HGLZ负荷隔离开关用途
HGL系列隔离开关（以下简称为开关），适用于交流50Hz、额定电压400V、约定发热电流至3200A的工企业配电设备中，用作不频繁接通与分断电流及电气隔离之用（1000A以上只用作电气隔离），广泛应用于建筑、电力、石油化工及其他行业的配电系统和自动化系统中。
HGL （T）透明型隔离开关，将普通外壳改用透明外壳，可直接观察各触头的通断状态与操作机构的运行状态，并在进出接线端装有接线罩。
HGL（C）侧面操作隔离开关，在HGL正面中央操作隔离开关的基础上增加了一个侧面操作机构，适用于侧面操作的接通与分断电路及电气隔离之用。
HGL（Z）双投转换隔离开关，由两台HGL隔离开关上下叠装或左右并装而成，适用于双路电源的切换或两台负载设备的转换及安全隔离等。
开关造型美观、新颖简洁、结构简单、操作方便，符合IEC60947-3、GB/T14048.3标准！

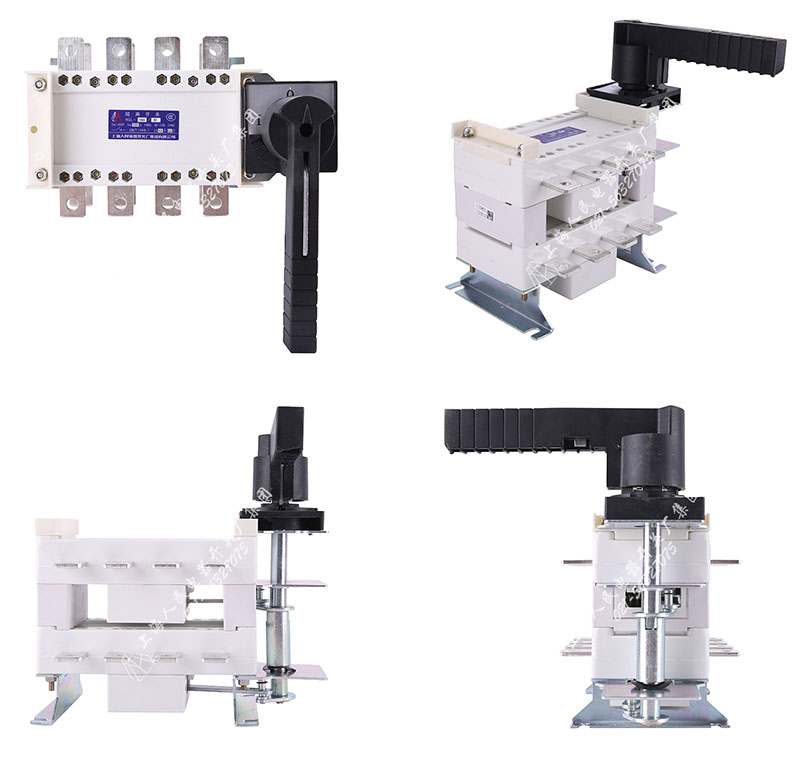

二，HGLZ负荷隔离开关展示
三，型号及含义
常规型号：HGLR-160/3,HGLR-250/3,HGLR-400/3,HGLR-630/3
四，结构特征
● 开关具有3极、4极（3极+可通断中性极）之分。
● 开关主要由底座、大盖、小盖、触头系统、操作机构、手柄等部份组成。开关采用弹簧储能、瞬时释放的加速关合机构及同时接通与断开并联双断点的触头结构，极大的提高了开关的电气性能与机械性能。
● 开关采用玻璃纤维增强不饱和聚脂模塑料及手动操作手柄，具有很高的介电性能、防护能力及可靠的操作安全性。
● 透明型开关的大小盖采用高透明、高强度、耐高温的新型材料压制而成，能够直接观察各触头的通断状态与操作机构的运行状态，保证了开关操作时的安全可靠。
● 开关正面设有标记窗口，指示触头的通断状态；可根据需要提供后面观察窗口，直接观察触头的通断状态，保证开关操作的可靠性和安全性。
● 操作手柄可直接装在开关上操作(简称柜内操作)，也可通过加长轴在配电柜门外操作(简称柜外操作)，提供操作方便。
● 可根据需要提供常开常闭辅助触点及板前板后接线方式，以满足用户的多种需求。
● 在分断位置“0”时，可用两至三把锁锁住手柄，以防止误操作。
● 转换隔离开关具有三个指示位置：“I”表示开关I接通、开关Ⅱ断开；“0”表示开关I、开关Ⅱ都断开、开关I断开。
五，主要技术参数
●HGL系列隔离开关的主要技术参数（见下表）
● HGL（T）透明型隔离开关的主要参数与HGL相对应。
● 侧面操作、柜外操作、柜外操作、板后接线、直接观察触头窗口等隔离开关的主要参数全部与HGL相对应。
● HGL（Z）双投转换隔离开关的主要参数与HGL相对应。
六，外形及安装尺寸
● 可选用安装底板
● 柜内操作手柄
● 柜外操作手柄及面板开孔尺寸
HGL-160~630柜外操作
● HGL-100柜外操作
● HGL-800~3200柜外A型操作
HGL-2000~3200/Z柜外A型操作
● HGL-800~3200 柜外B型操作
HGL（C）、HGL-100~1600/Z柜外B型操作
七，外形安装尺寸
● HGL-160~1600/T外形安装尺寸
● HGL-100/Z外形安装尺寸外形安装尺寸
● HGL-160~1600/Z、HGL-160~1600/TZ外形安装尺寸
● HGL-2000~3200/Z、HGL-2000~3200/TZ外形安装尺寸
● HGL-160~1600/Z2、HGL-160~1600/TZ2外形安装尺寸
