DW17万能式断路器
一，DW17万能式断路器用途
DW17系列万能式断路器（以下简称断路器）具有结构紧凑、体积小、重量轻、系列性强、零部件互换性好，保护功能齐全，技术经济指标高，维护使用方便等特点。断路器适用于额定工作电压至660V，50Hz电路，作电能分配和线路不频繁转换之用；对线路及电气设备的过载、欠电压和短路进行保护，并具有分级选择保护；也能用来保护电动机、发电机和整流装置等，免受过载，短路和欠电压等不正常情况的危害。上海人民电器开关厂常规型号有：DW17-630,DW17-1600,DW17-2900,DW17-3200
断路器技术性能符合GB/T14048.2标准。
二，DW16断路器型号及含义
三，正常工作和安装条件
○ 周围空气温度上限不超过+40℃，下限不低于是5℃上，且24h的平均值不超过+35℃。
○ 安装地点海拔不超过2000m。
○ 大气相对湿度在周围空气温度+40℃时不超过50%在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。
○ 污染等级：3级。
○ 安装条件：可垂直安装，亦可水平安装（抽屉式）。
○安装类别：断路器主电路及欠电压脱扣线圈的安装类别为Ⅳ，其余辅助电路、控制电路安装类别为Ⅲ。
断路器的种类和规格
注：
1.过载长延时脱扣器带锁扣（简称W1）或带锁扣及信号（简称W2），短路瞬时脱扣器带锁扣（简称W3）或带锁扣及信号（简称W4）W1、W2、W3、W4仅用于结构尺寸1及2，短路脱扣器带信号用于全系列。需要时可在订货时说明。
2.如需抽屉式位置信号开关及手柄机械联锁可在订货时说明。
3.电动操作附有维修操作手柄；抽屉式断路器附有位置变更操作手柄，并设有维护与检修用的引伸导轨，用户可根据需要订购。
4.闭锁电磁铁主要用于电动机保护断路器.
5.“√”为可选择的种类和规格。
技术数据与性能
○ 断路器在不同环境温度下的额定电流见表2
常规型号有,DW17-630,DW17-1600,DW17-2900,DW17-3200
注：DW17-630/800/1000/1250型断路器选用过电流脱扣器额定电流可分别提高到760/910/1200/1300A。
○ 断路器的通断能力
断路器当电源为上进线或下进线及短路短延时保护（延时为≤300ms）时，通断能力均相同，具体指标见表3
注：1.延时时间大于300ms时其通断能力数据协商确定。
- 手动直接操作的断路器，不应用于预期电流峰值超过10kA的电路中。
○ 断路器的1s额定短时耐受电流值见表4
○ 断路器过电流脱扣器的整定电流调节范围及断路器质量见表5
注：
1、断路器用作电动机保护时，如需要短时瞬时脱扣器的整定电流范围4~8kA提高为6~10kA时，应在订货时提出。
2、断路器的质量，分子数值指无过电流脱扣器型式的断路器。分母数值指抽屉式的断路器。
3、带W1、W2、W3或W4的脱扣器整定电流按表中短时延时整定电流选用。
○ 过电流脱扣器的保护特性
a）过载电流脱扣器的长延时动作特性（反时限特性）见表6
b）短路瞬时脱扣器的动作电流的范围为整定值的80%~120%。
短时瞬时脱扣器的短延时动作特性（定时限特性）采用钟表式延时机构（ZZ），其延时范围为0~300ms（连续可调），误差为±40ms。
○ 辅助开关
a）辅助开关的接通与分断能力见表7；其机械寿命为20000次，电寿命为10000次；
b）本系列断路器所带的辅助开关，在固定式断路器中手动操作与电动机操作均带1组，电动机预储能带释能操作与抽屉式断路器中各种操作方法均带2组辅助开关（每组辅助开关为2常开2常闭，用户可按需要改装成1常开3常闭或3常开1常闭）。固定式断路器每台最多可以装3组辅助开关；订货时应提出加装数量。
C）抽屉式断路器设有二次回路接线触头，其数量DW17-630~1900可装15档，DW17-2000~3900可装23档，触头的额定工作电压为AC380V。
注：表中Ie=Pe/Ue，V、I为试验电压，电流。
接线图
○ 断路器的电动操作控制线路图；（图中虚线部分由用户安装时自行连接）
a）电动机快速交流操作（附su控制装置）控制线路见图1a），用户接线图见图1b）
b）电动（机）快速直流操作（附su控制装置）控制线路（见图2a），用户接线（ 见图2b）。
C) 电动（机）预储能带释能交流操作（附su控制线路见图3），用户接线见图3b）。
d）电动机预储能带释能直流操作（附su控制装置）控制线路图见图4a），用户接线（见图4b）
○ 电压脱扣器线路图
c）a脱扣器线路图见图7
b）电气延时式r-脱扣器线线路图见图6。
注：如要选用R-脱扣器进行断路器的分闸操作可加接AN4按钮（订货时需注明）如图
○电压脱扣器用户接线图见图8
注：UR-欠压瞬时脱扣器；SR-分励脱扣器；YL-闭锁电磁铁；AN-分励按钮；DF-辅助开关；
T1T2二极管；C-电容；A3-接线端子。（虚线部分由用户接线）
○ 抽屉式断路器二次回路接线说明
a) 电动机快速操作二次回路接线说明见图9。
b）抽屉式断路器预储能带释电电动机操作二次回路接线说明见图10
c）抽屉式断路器手动操作二次回路接线说明见图11
注：
1、端子号7-8，9-10，欠压脱扣器及闭锁电磁铁出厂时不串接DF动合接点。
2、如断路器只用一只分励脱扣器，接线端子号为9-10，则端子号5-6（或19-20）为空档。如果用二只分励脱扣器，那末端子号5-6及14-15（或15-16及19-20）均为空档。只对于使用欠压延时脱扣器和分励脱扣器时，欠压延时脱扣器的按钮取消（即短接），而端子号9-10接分励脱扣器。
3、对带有b-脱扣器及S-脱扣器锁扣信号，端子号13，14，15，21，22，23改接为：结构尺寸1，b脱扣器锁扣信号接端子号13；s-脱扣器锁扣信号或警告信号接线端子号15；端子号14为公用接点。结构尺寸2，b-脱扣器锁扣信号接线端子号21：s一脱扣器锁扣信号或报警信号接端子号23；端子号22为公用接点。结构尺寸3，s-脱扣器锁扣信号或警告信号接端子号22，23。
○ 断路器安全间距（包括飞弧距离）参见表8
注：1、所有带零件与接受地零件之间必须可靠绝缘。
- 本表为交流至380V数据。
断路器外形尺寸及安装尺寸
○ DW17-630-1900固定式断路器的外形尺寸及安装尺寸见图13和表9
○DW17-2000~2900固定式断路器的外形尺寸及安装尺寸见图14

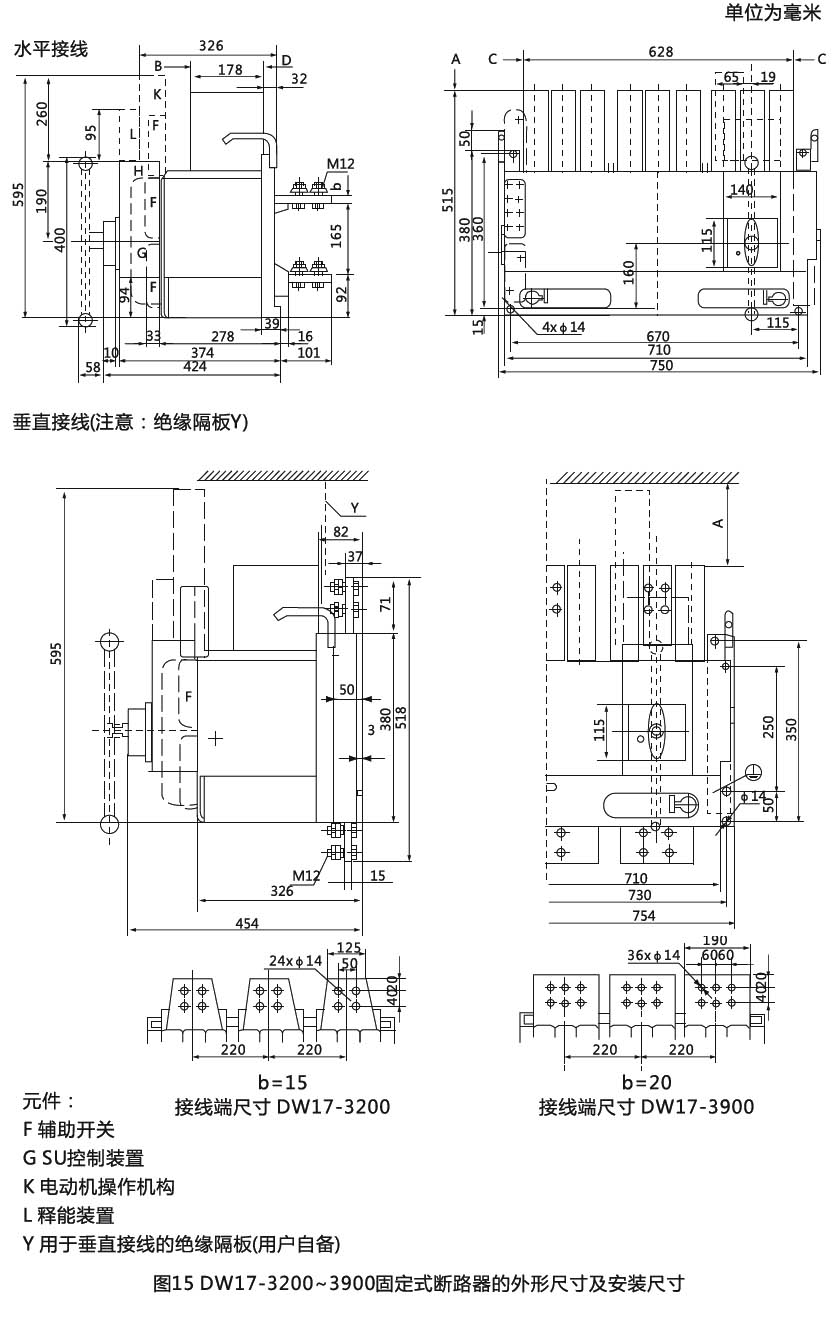

○DW17-3200~3900固定式断路器的外形尺寸及安装尺寸见图15
○DW17-4000~400S 固定式断路器的外形尺寸及安装尺寸见图16
○DW17-1900抽屉式断路器的外形尺寸及安装尺寸见图17
○DW17-2000~2500抽屉式断路器的外形尺寸及安装尺寸见图18
○DW17-2900抽屉式断路器的外形尺寸及安装尺寸见图19
○DW17-3200抽屉式断路器的外形尺寸及安装尺寸见图20
○DW17-3900抽屉式断路器的外形尺寸及安装尺寸见图21
○DW17-1900四极固定式断路器的外形尺寸及安装尺寸见图22和见表10
○DW17-2000~2900四极固定式断路器的外形尺寸及安装尺寸见图23

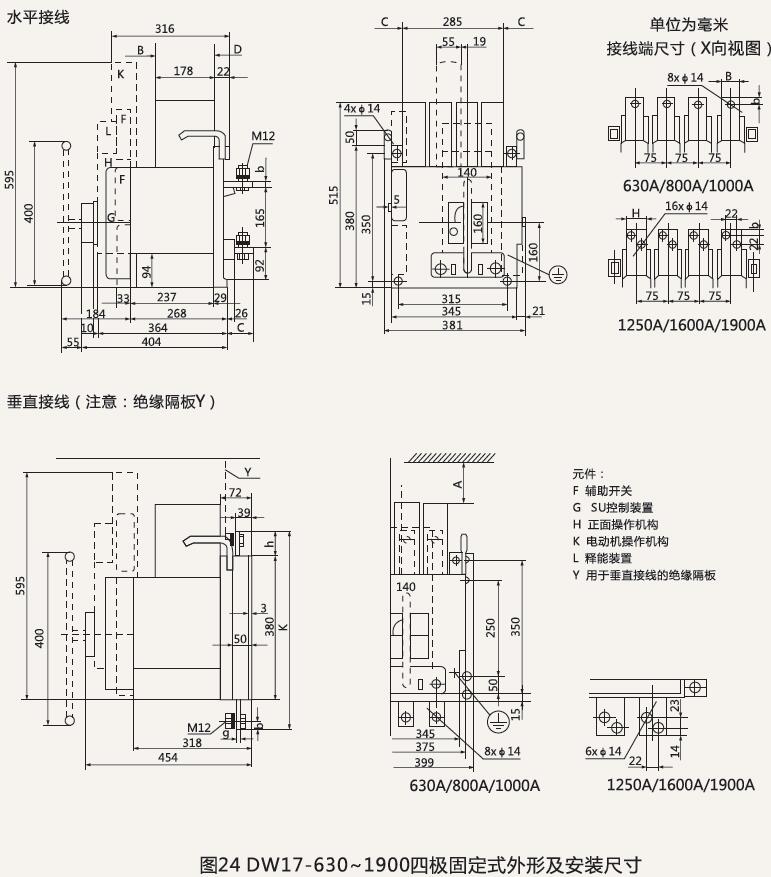

○DW17-630~1600四极抽屉式断路器的外形尺寸及安装尺寸见图24
○DW17-1900四极抽屉式断路器的外形尺寸及安装尺寸见图25
订货规范
