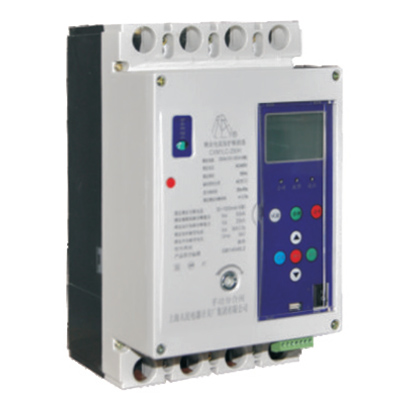

CXM1LC重合闸保护断路器
一，CXM1LC的用途

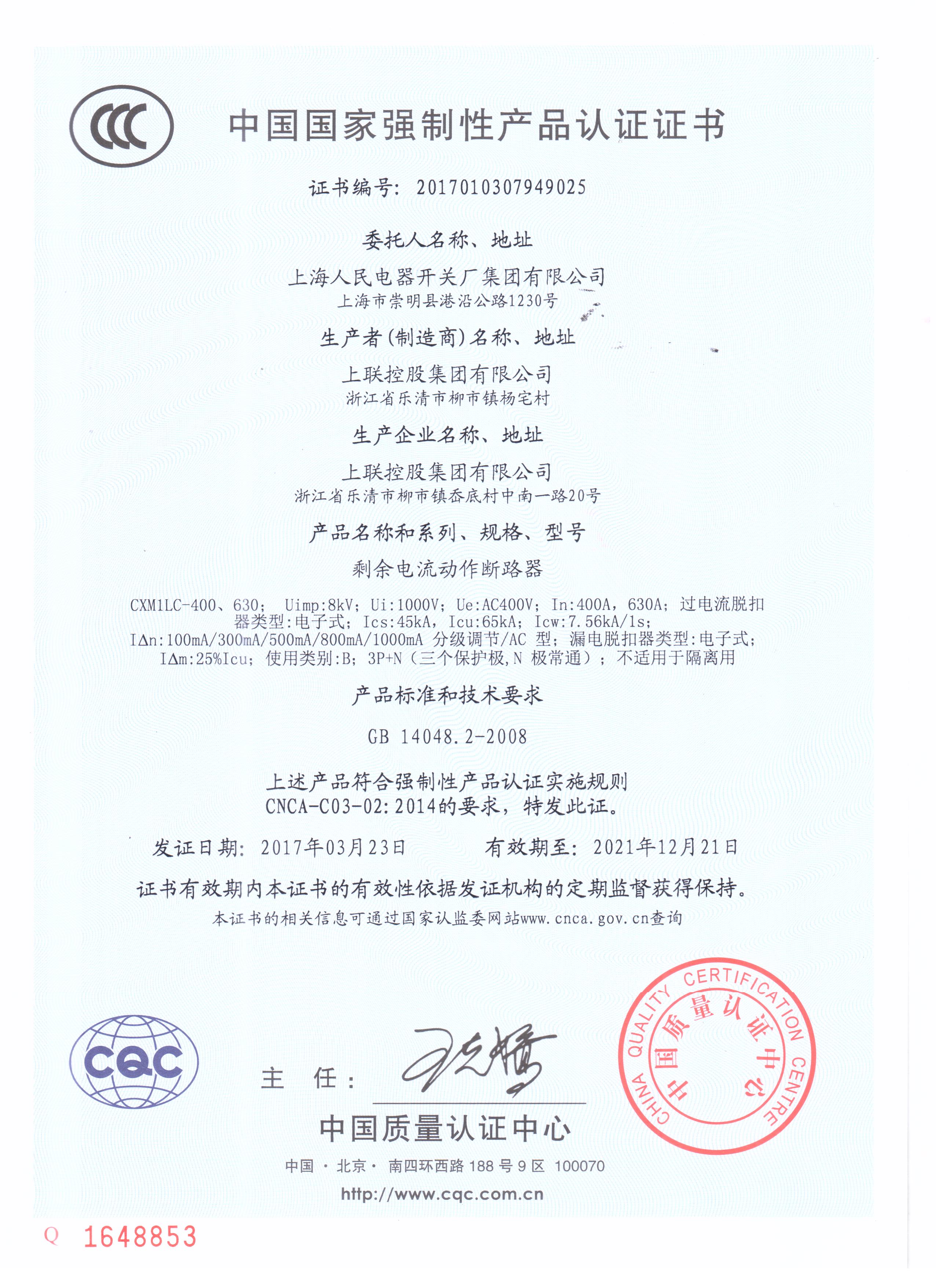

CXMILC剩余电流动作断路器（以下简称：断路器）是集剩余电流继电器、接触器、塑壳断路器于一体的断路器，适用于三相四线中性点接地的供电系统，对线路或用电设备的接他故障、过电流、短路、缺相及过压等进行保护，也可防止电气线路或电气设备接地故障引起电气火灾和电气设备损坏事故及用来对人身角虫电危险提供间接触保护。产品符合GB148.2-2008、GB/T22387-2008标准。
CXMILC剩余电流动作断路器过电流脱扣器为电子式，断路器的额定电流根据线路负载情况可调，段保护曲线可调，可与下级断路器配合实现分级亻尉户。电子式过电兑扣器保护精度高，受环境温度和安装位置的影响小，为热式过电流脱扣器的升级换代产品。
CXMILC剩余电流动作断路器设有RS485串行接口，可通过编程器设定保护特性参数，同时可满足通讯组网的要求。
二，断路器型号分类

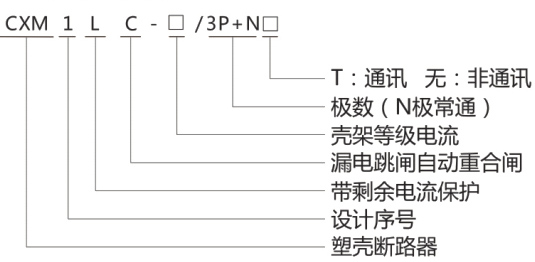

●CXM1LC重合闸保护断路器型号及其含义
上海人民电器开关厂常规型号有：CXM1LC-125,CXM1LC-250,CXM1LC-400，CXM1LC-630。
三，产品特点
●环境温度在-5℃～+40℃之间，海拔高度不超过2000米。
●相对空气湿度：≤50％（环境温度为+40℃时）。
●安装场所的外磁场在任何方向不超过地磁场的5倍，产品附近尽量避免大的电磁干扰（如大功率电动机或变频器），无炸性、易燃性、腐蚀性气体，无雨雪侵袭，应干燥、通风。
●污染等级：3级；安装类别：III
四，主要技术指标

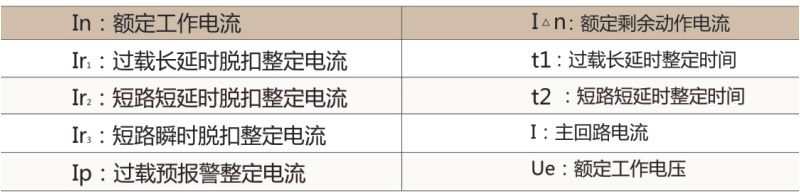

●符号说明

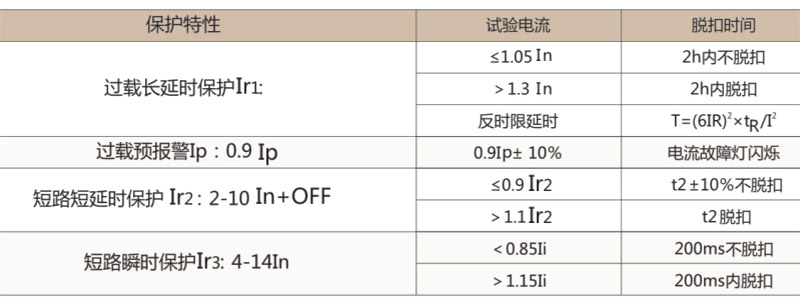

●保护特性

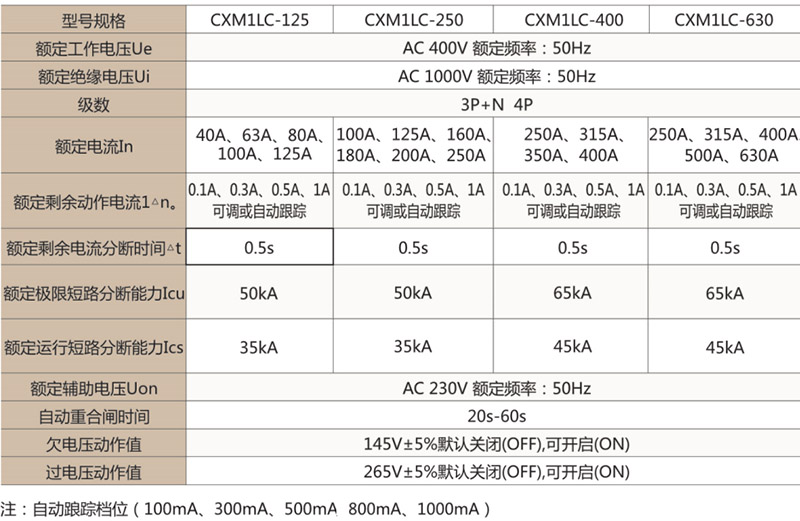

●主要质数参数
四，剩余电流保护功能
●定档工作方式
漏电电流报警值：大于等于0.61An

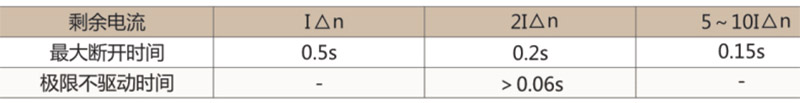

动作时间
●自动跟踪方式
自动跟踪换档条件：下调档位：小于0.51△n目持续2分钟；上调档位：大于0.51△n，且持续1分钟。在自动跟踪工作方式下，上电初始工作在剩余电流档位最高档。当满足换档“下调”条件时，即实际剩余电流小于下一档位值的0.5倍且持续2分钟，则档位自动调整到下一档：如本档位满。
足档位”上调”条件时，即实际剩余电流大于本档档位值的0.5倍且持续1分钟，则档位会上调到上一档。在某一档位下（除最高档外），当剩余电流大于0.751△n，开关延时后动作分闸，重合闸后剩余电流档位上调到上一档位。
●重合闸/闭锁（锁定）
漏电重合闸功能开启：漏电动作时间设置在0.5s档位（默认开启）；
漏电重合闸时间：20S-60S。
闭锁时间：5s。即当重合闸后5s内再次发生漏电故障，则在延时跳闸
后控制器进入闭锁状态，不再重合闸。
五，通讯功能
按规定的通讯协议，可实现遥测、遥控、遥调、遥信四遥功能。
通讯参数
DI输入可以作为普通控制输入，也可以设置为报警或故障的输入或其他逻辑状态的输入，功能可编程。

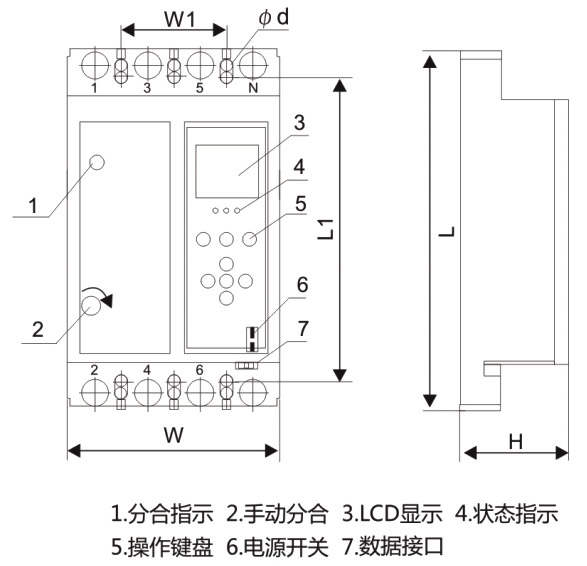

六，CXM1LC外形及安装尺寸
